土木工程结构设计软件有哪些?
时间:[2016-10-31 12:09:30] 阅读:() 发表:icemen

高层分析一般用SATWE、PMSAP、ETABS、迈达斯、GSSAP;钢结构比较流行的3D3S、MTS、STS、perform-3D;有限元还是ANSYS和ABAQUS。最近出了个盈建科,和revit有接口,很迎合将来建筑结构设计BIM的趋势。

结构计算+后处理:PKPM、YJK、MIDAS building
结构分析:
ETABS(高层)、SAP2000(综合)、PERFORM-3D(弹塑性)、MIDAS gen(综合)
大型有限元:ANSYS、ABAQUS
专门做钢结构详图的X-steel


首先必须强调:软件只是工具,重要的是思想和结构概念。有结构体系概念才能定个好方向,否则都是白算。有结构分析概念才能选择正确的力学模型,精准分析和矫正错误,甚至根据需要开发自己的软件工具。有结构设计概念才能快速选对经济合理的材料和截面,满足设计性能要求。 就像会语法会汉字不代表能写出好文章一样,用软件不牛逼,千万不要本末倒置。

话归正题,如果不是分工很细很工厂化的外企,设计院工作要求还挺全面的,就空间结构来说基本分为以下几个流程:

1.建模阶段

1.1 AutoCAD。一些高级功能实际用不上,所以很多设计院还用老旧的2004版本,不过随着64位操作系统的普及,不兼容的老版本必然淘汰,学习新版和新功能是有好处的

1.2 Rhino+Grasshopper 复杂结构建模必备,效率比cad高不少。但这个不是会软件就ok的,需要对NURBS原理和脚本编程有一点点基础。

2 分析与设计阶段

2.1Sap2000。空间结构基本分析软件,人性化的界面,但15有中国规范bug,最新16已修复。虽然很傻瓜,但建议多看手册,了解分析机制,这是很重要的。

2.2 Etabs。超限高层建筑结构必备,最新的2013图形性能很好用得爽,但其他方面性能似乎不如旧版。

2.3 Midas。界面很好,图形性能也好。不过这边主要作为csi系软件的补充和校核。

2.4 ANSYS classic和workbench都有用到,主要用在稳定分析、弹塑性极限承载力分析与节点细部分析上,偶有用作风荷载下的流场分析。

2.5 Abaqus.主要作为ANSYS的补充和校核。

2.6 Perform3d 动力弹塑性分析。超限高层必备,就是感觉不大好上手。

2.7 3d3s。柔性结构找形找力是必杀,不过有时不太稳定,对新版本的基础软件支持不太好,这方面同济要努力改善下用户体验了。easy没用过。

2.8 PKPM与盈建科等其他国内厂商软件。超限分析中用得少,常规设计比较常用,这些年国产软件水平在提高,不过不重ui设计是硬伤。

3 设计结果整理

3.1 office系列。计算书、超限报告、做ppt等。不要轻易说自己精通办公软件。不用vba和宏不说,不交叉引用甚至不用自动编号,靠空格居中的老doc格式平时遇到太多也是醉了。excel用好在大部分日常科学计算上可以媲美matlab. 好好学点ppt设计,不要拿出去就让建筑师和甲方从心里嘲笑,结构师也是需要注重包装和用户体验的。visio画点流程图也是很常用的,注意弄清楚标准流程图不同形状的意思。

3.2 还是AutoCAD,画图必备。天正之类的可以辅助下,由于主要做空间结构,一般不用pkpm出图。

3.3 Tekla、Revit等BIM软件,主要用于将成果交给建模师处理或者查看深化设计成果。

3.4 Photoshop.文本和ppt中很多时候需要p图,学会日常生活用处也很大。

3.5 Keyshot等快速渲染软件。高端的结构设计需要追求结构表现,会简单渲染做点效果图可以凡事不求人。不是必备。

4 Buff加成

4.1 Matlab.解决现成软件没有的计算问题,简单易用,工具包多,理工必备。

4.2 .程序设计语言。c#,vb之类,二次开发必备,可以充分利用csi的com接口,甚至自己开发软件,追求数值计算速度用c++或者Fortran,我比较喜欢前者。


有限元软件还是挺多的,除了PKPM以外,还有以下四种:
1.STAAD pro
2.Sap2000
3.Midas gen
4.Geostudio(岩土有限元)

截图如下:

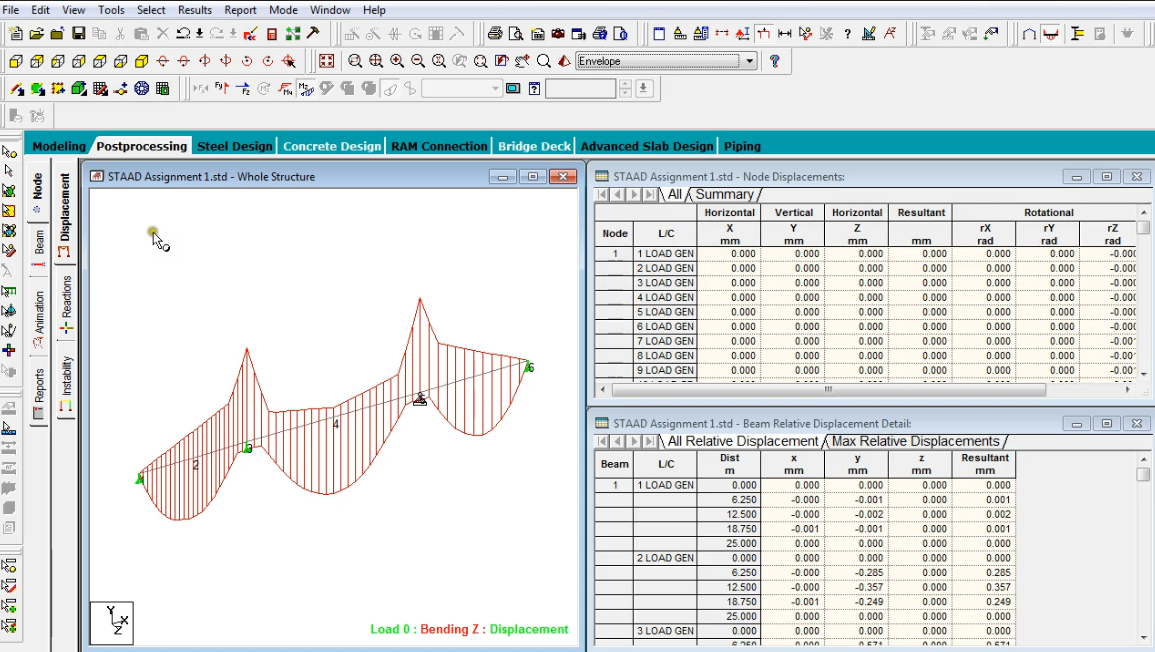

1.STAAD pro 用于设计桥梁较多,生成包络图比较清晰。



2.Sap2000挺强大的,商业软件包含规范也很全面,实用性强,操作界面也简洁,建模不复杂。

分析结果导出也清晰,无论是2D还是3D,单位选择也很全面。设计选项不仅包括钢结构,混凝土,还有铝结构设计检验

3.Midas gen国内用的比较多,也是较为强大的软件。

4.Geostudio(岩土有限元)软件模块较多 功能强大

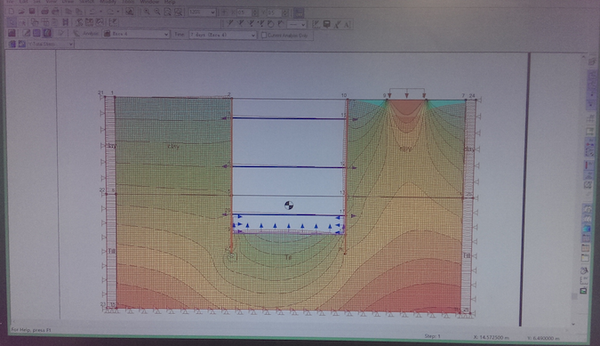

sigma/w模块
基坑建模数值分析

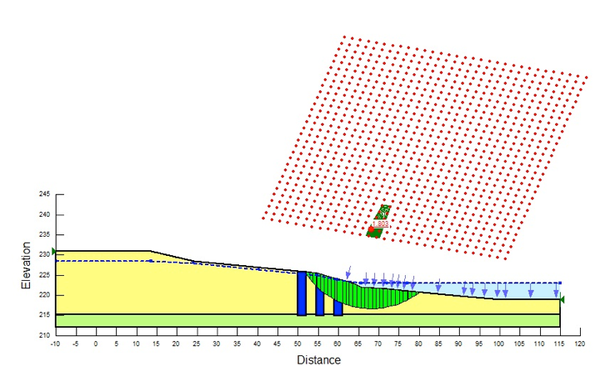

slope/w模块
边坡稳定数值分析

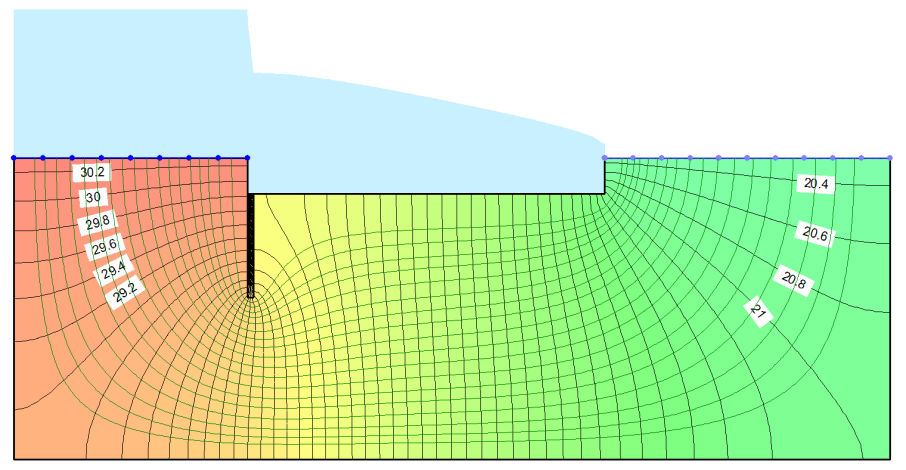

seep/w模块

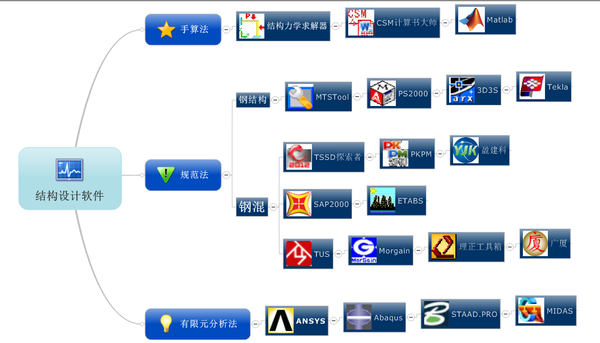

是我自制的思维导图,肯定不全,多多担待
